舍弗勒参加2019汉诺威工业博览会-22号展厅D43展位 舍弗勒推出创新轴承解决方案,可减少齿轮箱组件数量

Pressrelease Stage Image

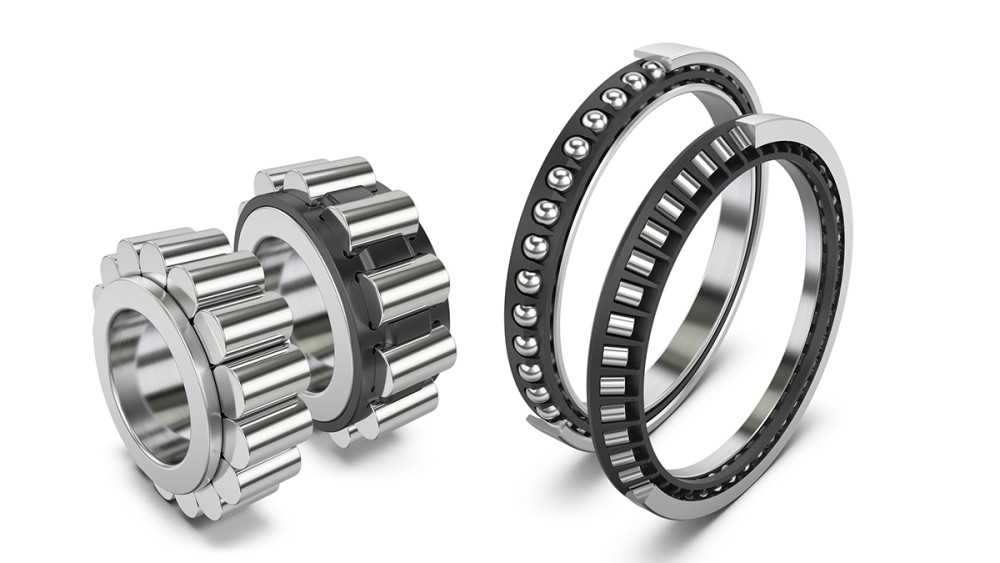

降低模块化齿轮箱系统成本:采用外形尺寸相同但设计不同的轴承,可对其承载能力、速度范围和刚度进行优化。

2019-03-08 | 施韦因富特

  • 可互换的齿轮箱轴承解决方案采用相同的外形尺寸,但可满足不同要求
  • 外形尺寸相同,可减少齿轮箱轴、座体和座体外罩组件的种类
  • 实现规模经济,大幅降低制造成本

齿轮箱制造商在实现模块化产品设计时需要采用不同数量、可自由组合的齿轮齿数和级数,以及不同数量的行星齿轮。齿轮箱齿轮、传动轴和轴承等相关组件的转动速度和负载随实际工况不同而变化。不同尺寸的轴承必须能在同一位置上使用,来满足齿轮箱不同配置以及刚度和承载能力的要求,这涉及到大量不同种类的轴承座体、座体外罩、齿轮和齿轮轴。

舍弗勒的理念是让设计不同但外形尺寸相同的轴承能在同一或相同轴承位置上使用,以适用不同的齿轮箱配置。这些“• 可互换的齿轮箱轴承解决方案”将以18轴承尺寸系列为基础推出部分产品,适用于高精度伺服行星齿轮箱,比如:FAG 618系列深沟球轴承、INA 718系列角接触球轴承和INA SGL系列角接触滚子轴承。在维持整体设计不变的情况下,这些轴承方案适用于不同的承载能力、速度范围和刚度。三种产品系列中,INA SGL系列角接触滚子轴承的刚度最高,可使轴承支承和驱动单元达到极高的刚度和较高的定位精度。

轴承外形尺寸相同,因此不再需要特殊紧定套和不同种类的组件(特别是轴、壳体和壳体外罩),还可省去图纸修改和制造过程中的NC编程等开发步骤。齿轮、轴和壳体种类的减少意味着更大的量产、更低的成本、更短的交期。

在行星齿轮中的轴承支承模块化解决方案

考虑到行星齿轮整体设计和刚度的要求,通常采用无外圈的圆柱滚子轴承支撑行星齿轮。根据承载能力和速度要求的不同,既可采用满装设计也可采用带保持架的设计,不过这些轴承的包络圆直径不同,彼此无法相互替代。因此,需要设计、生产和安装新的行星齿轮。为了在行星齿轮位置也使用可互换的轴承解决方案,舍弗勒根据满装RSL轴承尺寸开发了带保持架的INA RSLK1822、RSLK1830和RSLK1850圆柱滚子轴承。这些轴承的特点是外形尺寸相同,可在不作任何结构更改、设计调整或时间和成本不会额外增加的情况下作为替代轴承使用。
