主轴
高动态载荷
每个轴承布置概念的理想解决方案
主轴轴承支承在风力发电机中至关重要。所有力的产生均起源于风。滚动轴承承受高动态载荷的运行条件。舍弗勒与客户合作,为每个项目开发最适合的轴承支承。
主轴轴承支承

如果定位轴承和非定位轴承安装在单独的轴承座中,除了轴倾斜之外,由于装配和制造的不准确性,只能使用一种带有角度调节功能的轴承。
FAG球面滚子轴承(非定位轴承)

优化的FAG球面滚子轴承(定位轴承)
FAG非对称球面滚子轴承(定位轴承)
延长使用寿命的客户特定功能

客户定制化的调心滚子轴承还可以具有以下特性:
- Durotect B增强了对抗白色蚀刻裂纹的性能
- Triondur用于减少混合摩擦条件下的磨损
- 调整孔径用于专业轴承更换
- 舍弗勒风力发电标准提高可靠性
“FAG调心滚子轴承-风力发电机主轴轴承”-技术动画
轮毂轴承支承

如果将定位轴承和非定位轴承放置在同一轴承座中,则轴承位置可以非常精确地相互匹配,因此也可以使用没有角度调节功能的轴承类型。定位/非定位轴承由双列圆锥滚子轴承和圆柱滚子轴承组成。在可调整的轴承布置中,安装了两个圆锥滚子轴承。
双列FAG圆锥滚子轴承(定位轴承)

优势
- 较长使用寿命
- 由于预设的内部间隙,操作安全性高,安装时间短
- 内部游隙和接触角可以进行优化调整
- 转子的窄轴向导向
- 紧凑的轴承设计
- 高轴承承载能力
- 高刚度
特性
- 针对应用优化了内部结构
- 预设内部间隙
- 优化内部几何结构,以解决磨损和角偏差
FAG圆柱滚子轴承(非定位轴承)

优势
- 理想的非定位轴承:所有轴向运动都发生在轴承内部,不会对轴承运动产生负面影响
- 高径向承载能力
- 高径向刚度
特性
- 预设内部间隙
- 优化内部几何结构,以解决磨损和角偏差
FAG圆锥滚子轴承(调整后的轴承版本)

优势
- 减轻重量
- 高刚度
- 转子的窄轴向导向
特性
- 紧凑的轴承设计
- 高轴承承载能力
- 可对接触角进行最佳调整
呈O型布置的双列圆锥滚子轴承

在单轴承概念中,转子仅由一个双列圆锥滚子轴承支承,该轴承呈O形布置,可支承所有力和力矩。大尺寸轴承的尺寸延伸至宽度超过400mm,外径超过3000mm。
FAG双列圆锥滚子轴承(力矩轴承)

优势
- 较长使用寿命
- 由于预设的内部间隙,操作安全性高,安装时间短
- 转子的窄轴向导向
- 可实现紧凑的动力传动链设计
特性
- 大接触角O型双列圆锥滚子轴承
- 所有的力和力矩都由一个轴承支撑
- 优化的内部游隙和高力矩支承能力
- 预设内部间隙
法兰安装双列FAG圆锥滚子轴承(法兰轴承)

优势
- 较长使用寿命
- 由于预设的内部间隙,操作安全性高,安装时间短
- 易于安装的预组装单元
- 转子的窄轴向导向
- 可实现紧凑的动力传动链设计
特性
- 大接触角O型双列圆锥滚子轴承
- 所有的力和力矩都由一个轴承支撑
- 优化的内部游隙和高力矩支承能力
- 预装配的轴承单元(密封并润滑)
- 防腐涂层部件

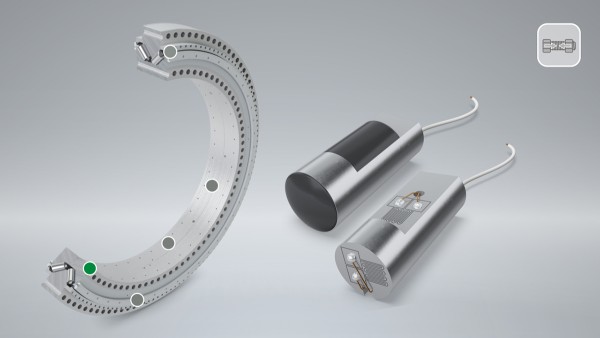

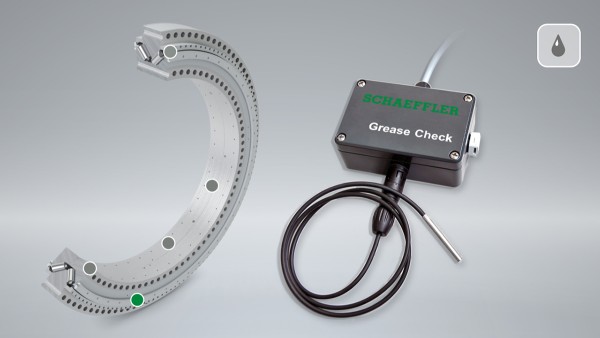

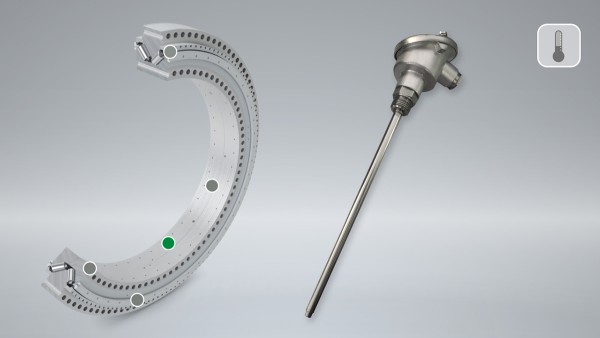

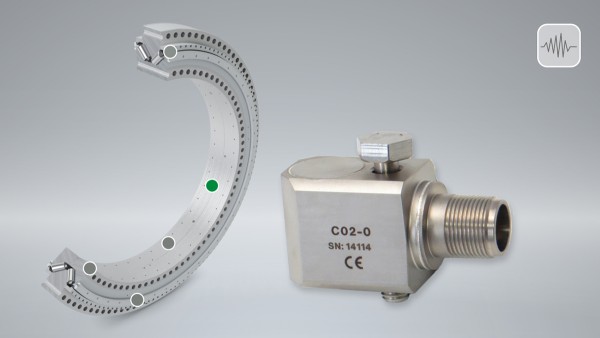

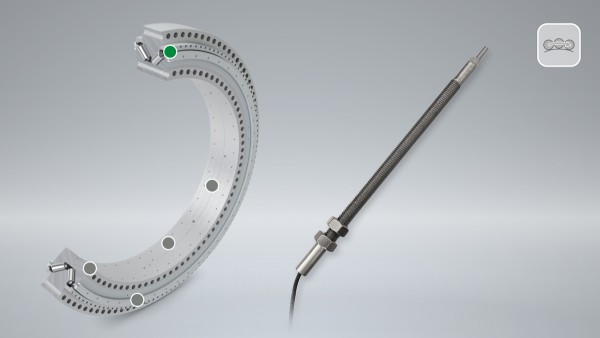

智能系统
真实运行数据为改善传动系滚动轴承支承和整个系统以及优化风力发电机运行提供了巨大的潜力。因此,我们正在开发采用传感器技术的轴承和系统,以便直接在风力发电机中收集相关数据。我们可以利用我们的专业知识解读这些数据,并以数字服务和改进产品的形式为客户提供附加值:
- 防止轴承损坏和意外停机
- 预测性维护计划
- 经营战略的优化
- 滚动轴承和整个系统的优化
- 降低度电成本(LCOE)
