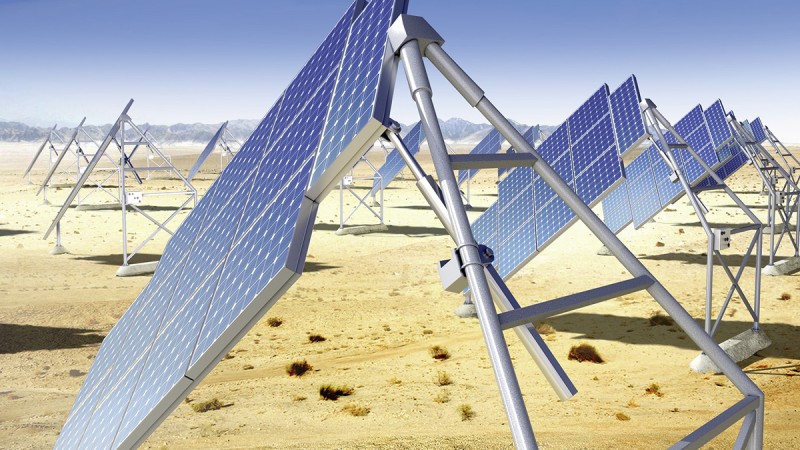

带逐日系统的光伏电厂
光伏电厂的逐日系统能大大提高收集太阳能的效率。在传统宽度下,与静态装置相比,带逐日系统的光伏电厂的性能可提高40%。然而,可移动设备会产生维护工作,从而降低项目的成本效益。
因此,低成本高可靠性的基本原则适用。
例如,高定价压力要求大批量生产的高性价比解决方案。我们的AXS系列角接触滚子轴承采用成型方法制造,可集成到现有和新设计中,有助于实现终身润滑的紧凑型轴承支承。具有良好紧急运行特性的免维护INA金属-聚合物复合滑动轴承是另一个具有成本效益的示例。
光伏聚光发电将太阳光线聚焦在高效的复合太阳能板上,就像太阳热能发电一样,需要非常精确的逐日系统。例如,紧凑型蜗轮被用来将设备的位置调整到十分之一毫米的精度。舍弗勒工程师将该装置视为一个系统,并使用内部开发的计算程序Bearinx在考虑所有运行条件的同时选择最佳轴承。
INA滑动轴承

金属-聚合物复合滑动轴承
金属-聚合物复合轴承是一种成本效益较高的替代品,适用于可用空间最小、滑动速度相对较高的应用。在太阳能发电厂中,它们可以用于逐日系统的轴承支座,例如在仰角轴上。我们的滑动轴承有衬套和法兰衬套,以及止推垫圈、半壳和钢条。
优势:
- 少量维护或免维护
- 耐磨
- 在整个运行周期内保持恒定的低摩擦值

带ELGOTEX的滑动轴承套
带ELGOTEX的滑动轴承套能够抵抗冲击和倾斜。例如,具有特殊尺寸或特殊公差的客户专用解决方案可根据要求提供。可提供有集成密封件和无集成密封件两种轴承。
优势:
- 免维护
- 极其坚固
- 非常好的阻尼性能
- 具有恒定摩擦值的低磨损(干润滑)
- 抗污染
- 耐腐蚀

带ELGOGLIDE的衬套
带ELGOGLIDE的普通衬套具有优异的阻尼性能。也可提供在钢支架上涂有额外涂层作为防腐保护的轴承。这些滑动轴承套也有集成密封件。
优势:
- 免维护
- 在很小的设计包络内具有极高的静态和动态承载能力
- 干式润滑
- 超低摩擦
- 超低分离扭矩,没有“粘滑”效应
INA关节轴承

免维护球面滑动轴承
免维护球面滑动轴承用作干式滑动轴承,用于弧型集热槽的精确旋转运动,而不会粘滑。根据应用和载荷,可提供不同的ELGOGLIDE和PTFE滑动层以及带有额外防腐涂层的设计。
优势:
- 承载能力高,重量轻
- 非常适合缓慢和精确的旋转运动
- 额定使用寿命长

需要维护的球面滑动轴承
由于是钢/钢或钢/青铜滑动接触面,必须润滑需要维护的轴承。在设计轴承支承时,必须确保轴承位置能够充分供应润滑脂。这些轴承有径向轴承、角接触轴承和轴向轴承。
优势:
- 产品范围广泛
- 所有用于初次润滑的润滑剂在使用前均在我们的内部润滑剂实验室进行了测试

杆端轴承
杆端用作杠杆、连杆、液压缸和气压缸的连接元件。它们支持拉伸或压缩方向的径向载荷。杆端有内螺纹或外螺纹,可作为免维护变体或需维护变体。
优势:
- 防腐蚀保护
- 可以夹紧或焊接
INA轴向角接触滚子轴承
舍弗勒凭借其AXS轴向角接触滚子轴承,开发了一系列横截面特别小的轴承,能够支持非常高的载荷。
典型的应用是反射器调节系统。这些滚动轴承支承有助于双轴驱动装置中方位角和仰角轴的移动。
AXS轴向角接触滚子轴承包括薄壁拉制轴承环和带有圆柱滚子的注塑塑料保持架。它们可以支承轴向力以及径向力和倾斜力矩。当成对安装时,它们可以安全地转移很高的载荷。轴向角接触滚子轴承适用于O型和X型布置。

优势:
- 高承载能力和刚性
- 精确导向精度
- 小轴向和径向设计包络
- 特别适合低速
INA回转环
INA回转环用于太阳能发电厂,以精确对准特别大的反射器和收集器,例如在具有两个独立驱动器的双轴跟踪系统中。在独立驱动的情况下,回转环用于方位轴的轴承支承。
INA 的转盘轴承以其在滚动轴承技术领域中一流的产品而闻名于世。单个轴承可以可靠地支承径向、轴向和倾斜力矩载荷。因此,在许多情况下,尽管涉及高负荷,仍可用单个轴承代替包括径向和轴向轴承组合的轴承支承。这在某些情况下大大降低了相邻结构设计和轴承安装所需的成本和工作量。
回转环在两侧密封,并用优质润滑脂润滑。它们可以通过润滑嘴来润滑。轴承套圈可以不带齿,或者用于简单的驱动解决方案,也可以有带内齿或者外齿的结构设计。也可以提供客户特定的特殊解决方案。INA回转环有单列或双列四点轴承以及交叉滚子轴承。

优势:
- 高承载能力和刚性
- 极具成本效益
- 非常通用
- 易于安装
INA径向插入球轴承和轴承座单元
根据所涉及的发电厂,铸铁、钢板和塑料制成的外球面球轴承和轴承座单元用于支承单轴跟踪系统中的仰角轴。这些轴承采用不同防腐蚀保护设计,例如带有防腐涂层。INA外球面球轴承和轴承座单元填充有锂皂基润滑脂,特别抗腐蚀和防老化。它们也有方形和六角形孔。为了使安装过程更容易,还提供了分体式外壳,也可用于各种滑动轴承类型。

优势:
- 特别节约-无工程方面的妥协
- 易于安装
- 坚固可靠
- 防止由于自对准设施造成的轴错位
INA滚轮轴承
INA滚轮轴承用于轨道系统,以调整太阳能模块的方位轴或旋转抛物面镜。它们用于光伏、Stirling和太阳能塔式发电厂。滚子设计为滚针轴承、球轴承或滑动轴承。这些轴承还可以在两个方向上承受较大的径向力和轴向力。我们的INA滚轮轴承系列包括3000多种基本设计,适用于所有当前应用。

优势:
- 紧凑小巧的设计
- 可靠且耐磨
- 少量维护或免维护
最重要的是,INA滚轮轴承与传统部件相比的技术优势在于接触压力较低。
